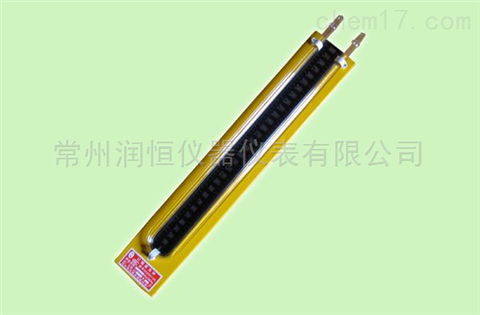

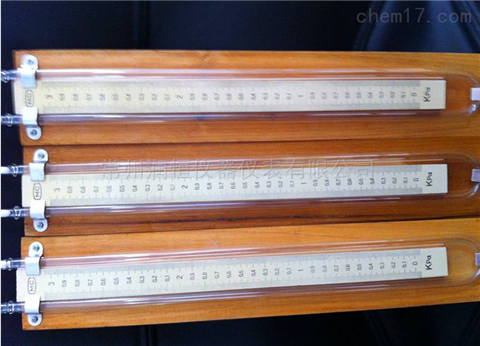

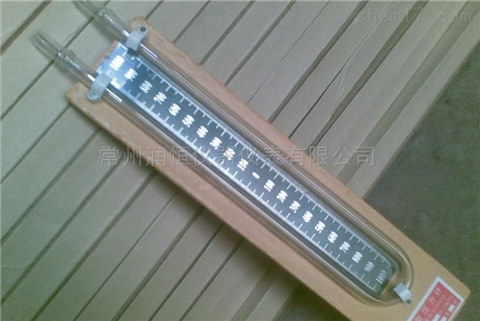

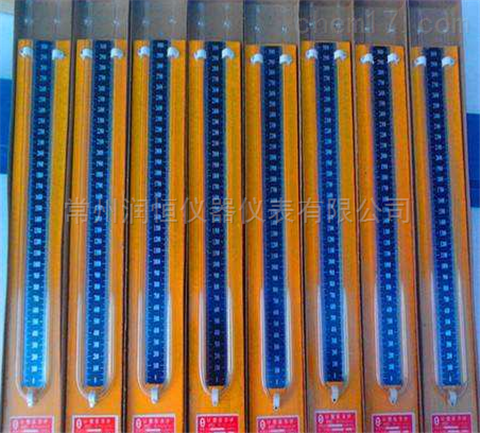

BYY U型壓力計
u型壓力計的使用原理：當U型壓力計沒有與測壓點連通前，U型玻璃管內兩側的液面在零刻度線處相平。當U型管的一端與測壓點連通后，U型管內的液面會發生變化。若與測壓點連通一側的液面下降，說明測壓點處的壓力為正壓，反之則為負壓。

使用方法

    U型管壓力計是根據流體靜力學原理用一定高度的液柱所產生的靜壓力平衡被測壓力的方法來測量

正壓、差壓和負壓既真空度的。由于它結構簡單、堅固耐用、價格低廉、使用壽命長若無外力破壞幾

乎可永久使用、讀取方便、數據可靠、無需外接電力既無需消耗任何能源。故在工業生產各科研過程

中得到非常廣泛的應用。當以水作為介質時一般的測量范圍在：- 9.8kPa——+9.8kPa之間，非常適

合對氣體介質的低壓和微壓的測量 。

   雖然U型管壓力計看起 來結構簡單，但如果操作和使用不當或了解不深還是會引起一定誤差的。由

于U型管壓力計兩邊玻璃管的內徑很難保持完全一致 ，因此在讀取數值時為***引入附加誤差，U型管

壓力計應垂直放置，并同時讀取兩管的液面高度，視線應與液面平齊，讀數應以液面彎月面頂部切線

為準。一般的讀取誤差在1mm左右，如果是二次讀取則在2mm左右。U型管壓力計的測量精度由測量范

圍和被測壓力的大小以及工作液的選取所決定。在U型管壓力計的工作液確定后，測量范圍越大、被測

壓力越高、其測量精度就越高。比如以水為工作液時測量5kPa時精度為±0.5%，2.5kPa時精度為土

1%，lkPa時精度為±2.5%，0.5kPa時精度為±5%。另外在高度一定時若想提高其測量精度和靈敏度應

選取密度低的工作液。在使用過程中還應注意必須同時讀取兩邊玻璃管的液面高度，不允許只讀取一

邊玻璃管的數值乘二的做法，這一點必須特 別注意。從下面的例子中可了解到同時讀取兩邊玻璃管數

值的重要性。如在一次測量中，使用10kPa的U型管壓力計，無壓力時兩液面靜止在5000Pa刻度上。當

加上某一壓力時，上液面上升***7800Pa，下液面為3000Pa，正確的壓力值應為7800—3000=4800Pa，

若采用單管讀數乘2的做法，取上液面讀數為準，則壓力值為 （7800Pa-5000Pa）×2=5600Pa，誤

5600Pa-4800Pa= 800Pa取下液面讀數為準，則壓力值為 （5000Pa-3000Pa）×2=4000Pa,誤

4000Pa-4800Pa=800Pa。由此可見,用此U型管壓力計來測量壓力值,壓力為4800Pa的壓力時，若采用

用單管讀數乘2的方法將產生士800Pa的誤差。當被測壓力變化時，使用不同的U型管壓力計，其附加

誤差也將隨之變化。

    特別要指出的是當用U型管壓力計測量壓力，尤其是用作標準去校驗低壓、微壓計 量器具時，應

合理選取工作液體的密度和U型管壓力計，校驗時應反復多次，仔細讀取數值，以盡可能減小誤差，提

高測量精度。
